土木技術〜トンネル掘削面の崩落予測

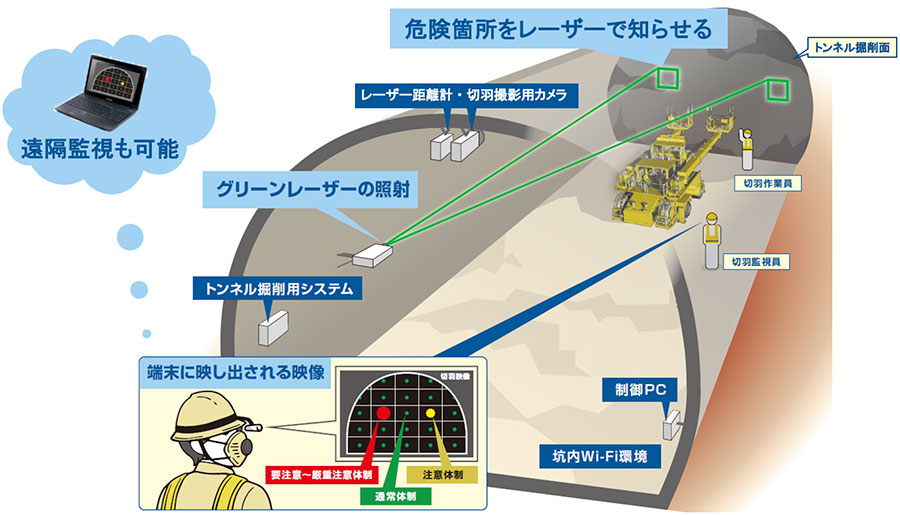

何のための技術？	トンネル掘削面（切羽）の崩落の兆候を捉えて、作業員に崩落危険箇所を事前に知らせる警報発信技術です。
ココがポイント	３Dレーザースキャナなどで掘削面の挙動を常時監視し、崩落危険度をリアルタイムに可視化・通知することができます。
適用対象	山岳トンネル工事

① 掘削面の変位計測

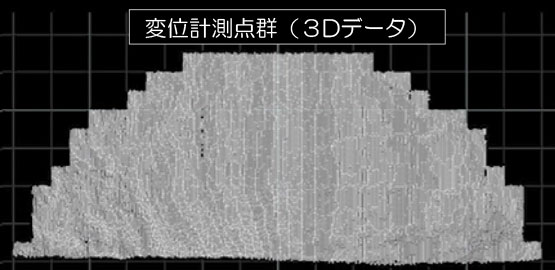

5cmピッチで変位計測（1mm単位）

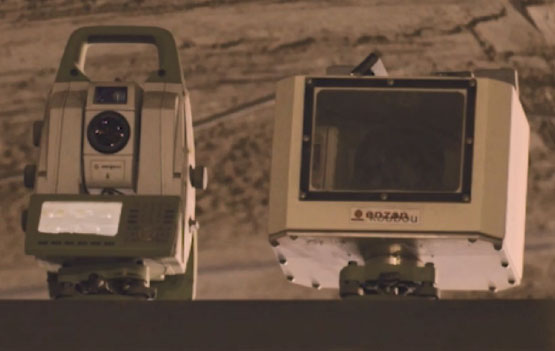

変位計測に用いる3Dレーザースキャナ

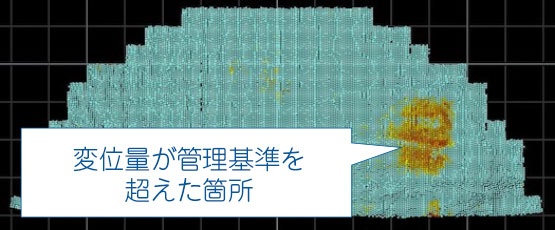

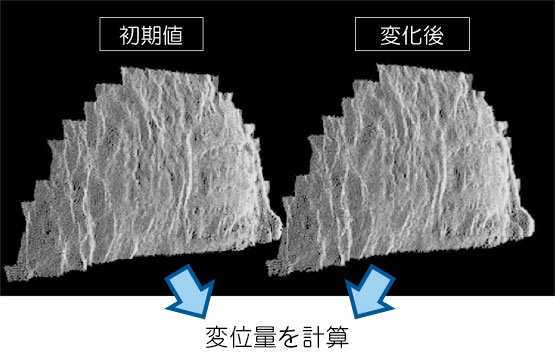

初期値からの変位量を計算し崩落危険度を判定

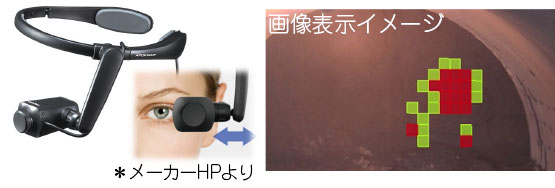

■ウェアラブル端末（切羽監視員）

遠隔地でもクラウドデータ確認可能

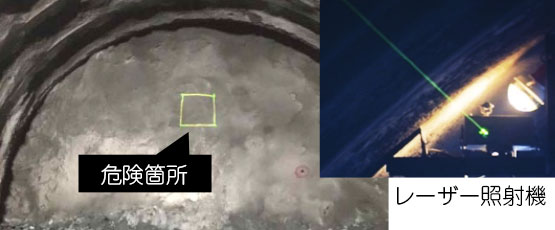

■掘削面にレーザー表示

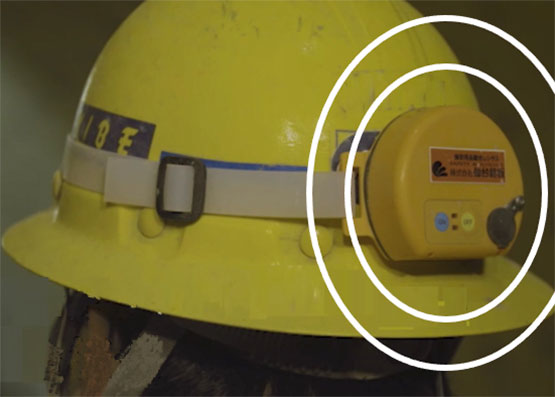

■作業員への通知

ヘルメットに装着した警報装置と連動して退避命令を迅速に通知
