土木技術〜コンクリート自動締固め

何のための技術？	コンクリート締固め作業の省人化と施工品質の向上を目指して従来作業員が行っていた作業を機械により自動化しました。
ココがポイント	設定した締固め位置、挿入深さ、振動時間で締固めを行うため、過不足なくコンクリートを締固めることができます。
適用対象	コンクリート打設作業

技術概要

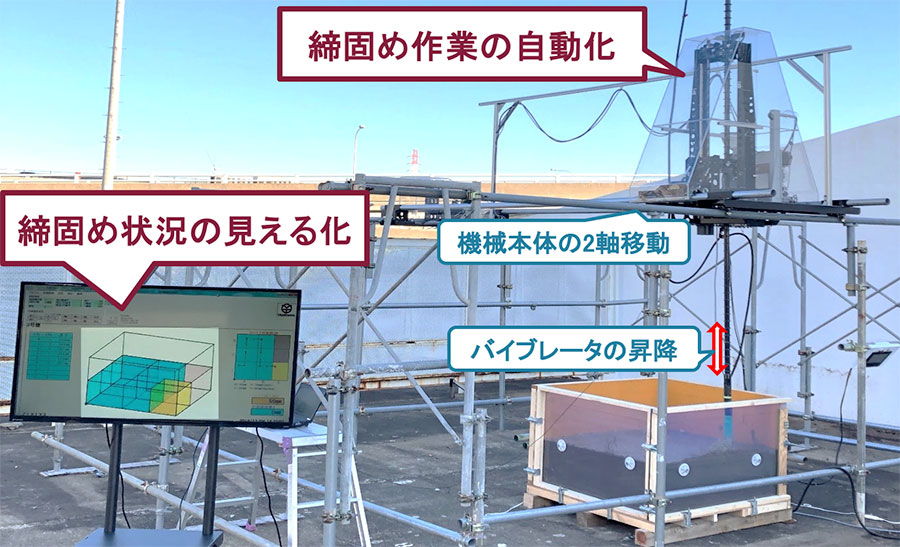

機械本体は自由に平面移動可能
（X：レール上の移動，Y：レール自体の移動）

プログラムで設定した締固め位置、挿入深さ、振動時間で自動で作業実施

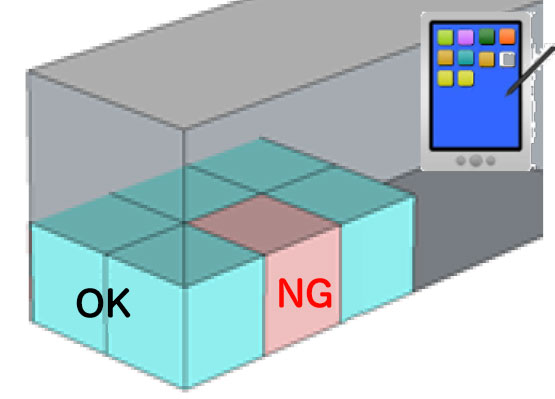

締固め実施した箇所を記録し見える化

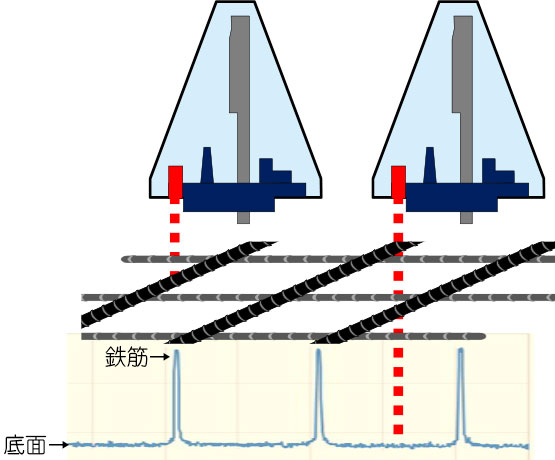

打設前にレーザー距離計で鉄筋などの位置を特定

締固めピッチ条件設定（例：500mm以内）

プログラムが自動計算

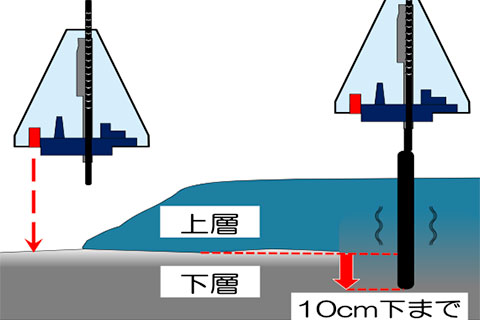

『コンクリートを打ち重ねる場合、上層と下層が一体となるよう、棒状バイブレータを下層のコンクリート中に10cm程度挿入しなければならない』

【土木学会：コンクリート標準示方書】

下層締固め後のコンクリート面高さをレーザー距離計で計測、上層打設時のバイブレータ挿入深さを設定

締固め作業の進捗状況をリアルタイムで表示
