工事写真を使った施工管理業務を効率化する「位置プラスしゃ」を開発

~iBeaconを用いて工事写真の撮影位置を自動で把握~

リリース

2017年3月1日
株式会社竹中工務店

竹中工務店(社長:宮下正裕)は、建設現場において携帯端末で撮影した工事写真を、デジタル図面上に自動的にプロットして一括管理するシステム「位置プラス写(しゃ)」(特許出願済)を開発しました。
施工管理の主たる業務である品質・安全管理の効率化を目的に、本システムを建設現場へ導入した結果、作業指示に係る時間を、従来のデジタルカメラと紙図面を用いて行う方法と比べて43%削減、携帯端末で市販の野帳アプリを利用する方法と比べて33%削減しました。

iBeaconは、Apple Inc.の登録商標です。

開発の背景

建設工事では、品質・安全管理を目的として数多くの工事写真を撮影し工事記録の整備や協力会社への作業指示等を行います。例えば、管理項目の多い大規模病院の新築工事では、工事写真の枚数は数万枚にも達します。膨大な工事写真について、その撮影場所が分かるよう整理する作業に従来の方法では多くの手間がかかっていました。

本システムの概要

本システムは、近距離無線通信技術「iBeacon」を用いた発信機を建設現場内に配置することで、工事写真の撮影位置を自動的に把握します。従来は工事写真の撮影位置を記録するために、図面上に手作業で位置をプロットしたり、階名や部屋名等を追記したりしていました。本システムでは、位置認識の自動化によりこれらの手間を削減します。
本システムで撮影された工事写真は撮影位置、撮影日時、撮影者名、撮影時に入力されたコメント等の情報と合わせてサーバー上に保存されます。サーバー上のデータを現場内でリアルタイムに共有することで、協力会社への作業指示をはじめ様々な施工管理業務に活用できます。さらに建設IoTの展開とともに将来的に収集されるデータと組み合わせて活用していくことも可能です。

本システムの特長

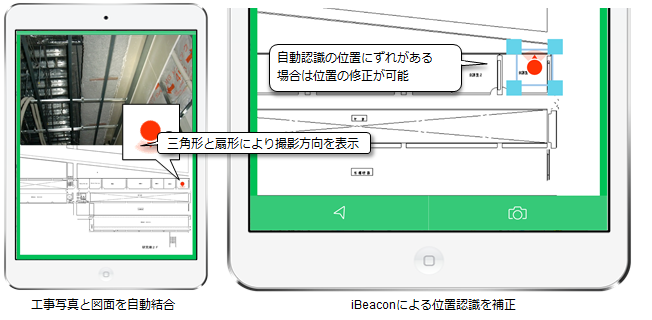

工事写真の撮影位置をデジタル図面上へ自動的にプロット
・プロット間違いを防止し、工事写真のエビデンス性を向上させます
工事写真と図面を1枚の画像に結合し、画像データを自動作成
・写真と図面を用いた分かりやすい指示書を簡単に作成できます
iBeaconによる位置認識を補正する機能を搭載
・撮影の方角を自動的に把握し図面上に表現します
・表示位置を画面上で微修正できます

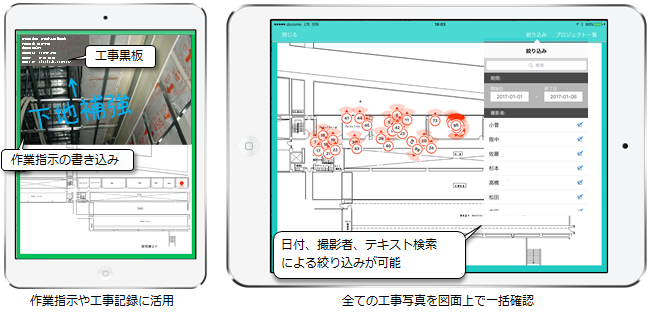

作業指示や工事記録を支援
・写真にデジタル上で書き込みを行ない作業指示とすることができます
・従来は工事黒板に書き込んでいた施工日時、場所、状況等の情報を写真上に合成表示できます
全工事写真をサーバー上で一括管理し、情報共有を支援
・他のメンバーが撮影した写真も含め、全ての工事写真を本システムの図面上でいつでもどこでも確認できます
・図面上に表示する工事写真は日付、撮影者、黒板のテキスト検索によって絞り込むことができます


今後の展開

「位置プラス写(しゃ)」は、2016年2月4日にプレスリリースを行なった「作業所内の高所作業車や作業所員の位置を把握するシステム」(現在はこのシステム名を「位置プラス探(たん)」としています)と同じプラットフォームで開発しています。
今回の開発により、作業所にiBeaconを配置することで、「位置プラス探(たん)」による高所作業車や作業所員の位置把握に加えて、工事写真管理も行えるようになりました。
今後は位置プラスシリーズに様々な機能を拡充していくことで、建設IoTを全社的に推進し、建設現場の更なる高効率化を目指します。
