プラットフォーム
－TSUNAGATE®－
建設現場でIoTを活用するには、各種IoT機器をネットワークにつなぎ、取得した情報を現場や遠隔地から活用できる通信環境が欠かせません。一方、工事中の建物では電波が届きにくい場所があり、工事の進捗に合わせて通信配線を整備する手間も生じます。
本記事では、建設IoTの基本と活用イメージを整理したうえで、仮設電気配線を通信網として利用する竹中工務店のIoTプラットフォーム「TSUNAGATE」の仕組みや機能を紹介します。
建設IoTとは
建設IoTとは、建設現場にある各種IoT機器をネットワークでつなぎ、現場から得られる情報を収集･共有して施工管理や設備制御に活用する考え方です。機器を導入するだけでなく、安定した通信環境を整え、得られたデータを遠隔地からも利用できる状態にすることが重要です。
建設現場の「モノ」と情報をネットワークでつなぐ
IoT（Internet of Things）は、さまざまな「モノ」をネットワークにつなぎ、情報を収集･共有する仕組みです。建設現場では、照明の遠隔操作、事務所からの遠隔放送による声掛け、火災報知器の設置による火災予防などに活用されています。
現場情報をデジタル化して共有することで、巡回･確認作業の効率化にもつながります。
建設IoTの活用には通信環境の整備が欠かせない
建設現場は工事の進行に合わせて環境が変化し、トンネルや地下など電波が届きにくい場所もあります。IoT機器を置くだけでは安定した運用が難しく、専用の信号配線の敷設が求められる場合もあります。そのため、建設IoTでは機器の導入とあわせて、現場全体をつなぐ通信基盤を効率よく整備することが重要です。
建設現場をIoT化するプラットフォーム「TSUNAGATE」
労働人口の減少が進むなか、建設業界では限られた人数で効率的に工事を進めるため、IoTなどを活用した生産性向上が求められています。竹中工務店は、IoTを活用できる環境を効率的に構築するプラットフォーム「TSUNAGATE」を開発しました。
仮設電気配線を利用して通信環境を構築

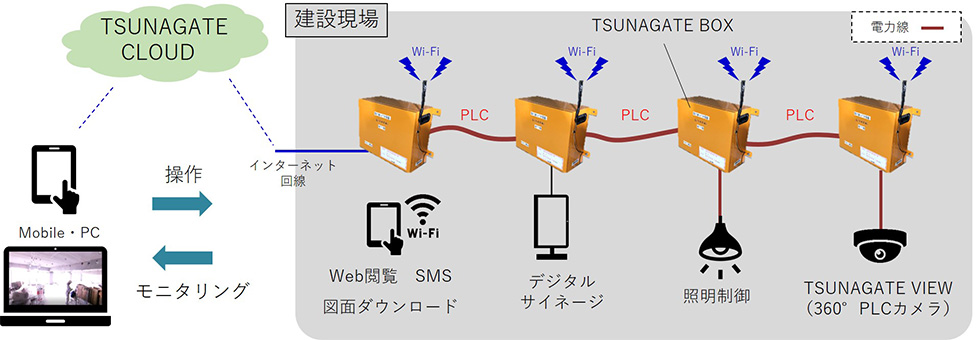

TSUNAGATEは、PLC（Power Line Communication：電力線通信）を活用し、建設工事で使用する仮設電気配線を通信網として利用します。
トンネルや地下など電波が届きにくい場所でも、現場に敷設される仮設電源線を使ってIoT用の通信環境を構築できるため、IoT機器のために通信専用の信号線を広く敷設する負担を抑えられます。
IoT機器をクラウド上でつなげて一括管理
PLC機能を搭載した仮設分電盤「TSUNAGATE」を設置すると、建設現場内にIoTを利用できる通信環境が構築されます。各TSUNAGATEは専用のクラウド基盤につながり、照明、放送機器、火災報知器などをクラウド上で一括管理できます。
複数のIoT機器を共通の基盤で扱えるため、現場の情報や機器をまとめて管理しやすくなります。
遠隔モニタリング･操作と自動通知に対応
TSUNAGATEでは、IoT用の通信環境の構築に加え、現場のIoT機器を遠隔地からモニタリング･操作できます。スマートフォン画面上で照明の点灯状態を確認したり、火災報知の発報場所を自動で場内放送やメッセージで通知したりできるため、現地での巡回や確認を補完し、現場管理の省人化･生産性向上につなげられます。
TSUNAGATEの構成
この技術は、現場側の通信拠点となるIoT分電盤「TSUNAGATE」と、遠隔管理用のクラウド基盤で構成されています。

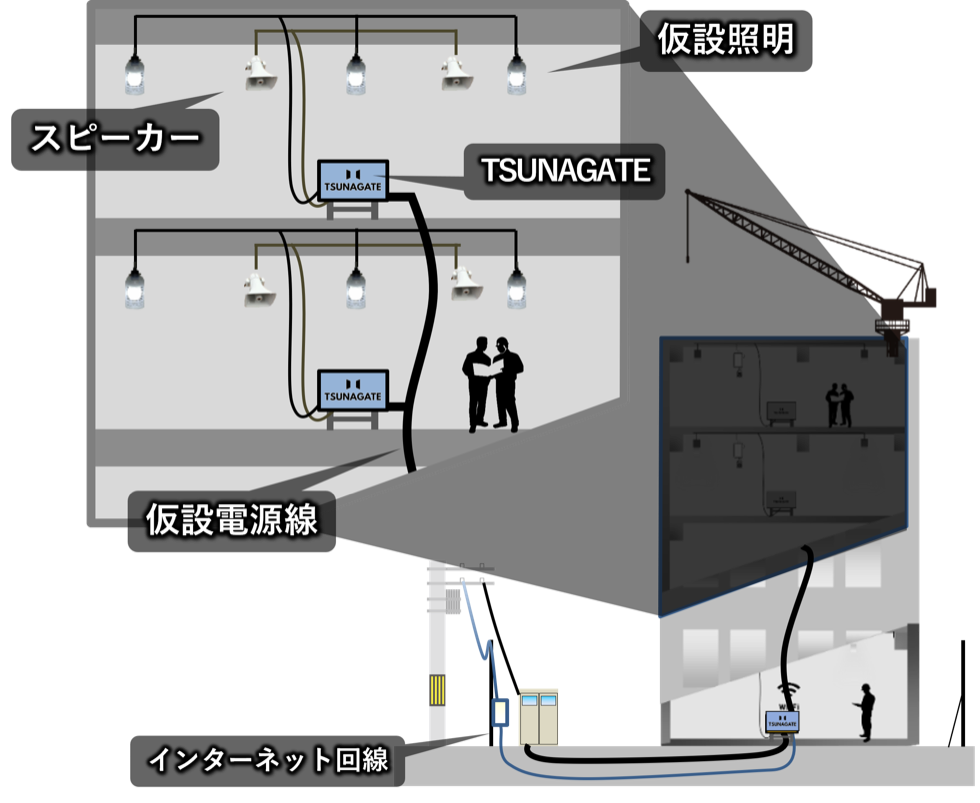

仮設分電盤からIoT環境を構築
TSUNAGATEは、PLC機能を搭載した仮設分電盤です。従来の仮設分電盤と同様に設置するだけでIoT用の通信環境を構築でき、小型パソコンを内蔵して照明や放送機器などを制御したり、火災報知器の発報情報を収集したりできます。
必要な機器をあらかじめ組み込むことで、現場で個別に機器を設置する手間も抑えています。

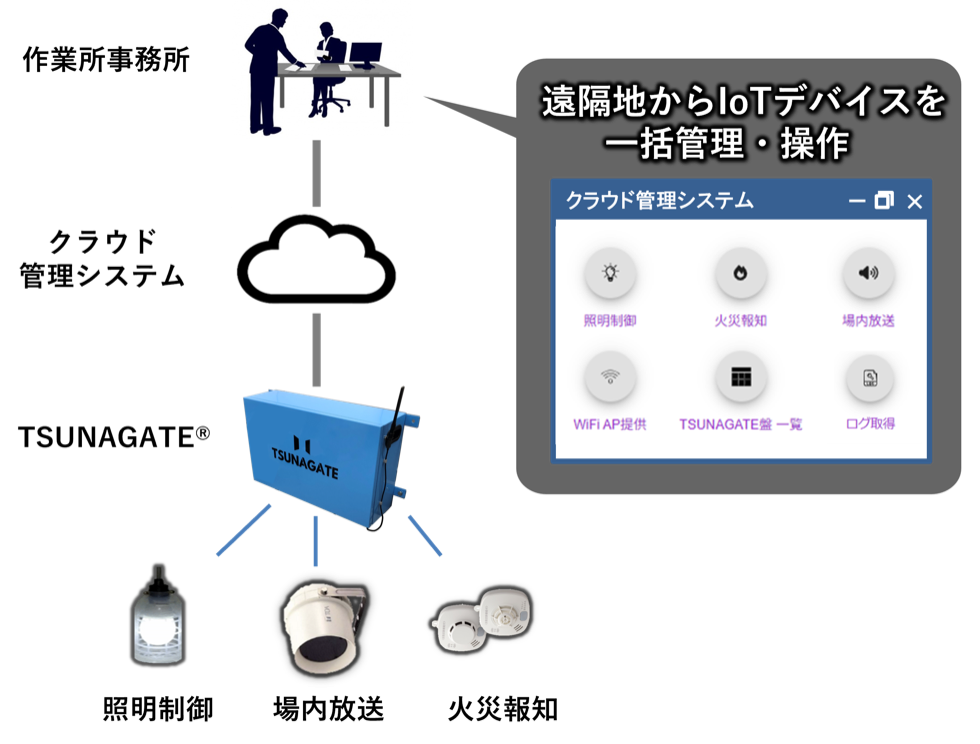

クラウド基盤で現場のIoT機器を集中管理
TSUNAGATEには場内放送用のスピーカーや無線式の火災報知器を接続でき、クラウド基盤から集中管理を行えます。遠隔での照明制御のほかに、場内放送で休憩や給水を促すアナウンスを流したり、火災報知器が発報すると自動で発報場所と避難指示を放送したりできます。
建設IoTの基盤から省人化･生産性向上を支える
建設現場でIoTを活用するには、個別のIoT機器だけでなく、それらを安定してつなぎ、情報を継続的に活用できる通信基盤が必要です。TSUNAGATEは、仮設電気配線を通信網として利用し、IoT機器の一括管理や遠隔操作を支えます。通信環境の構築負担を抑えながら現場とオフィスをつなぎ、現場管理業務の効率化や省人化を後押しします。
こうした電力線通信を用いた建設現場ICTインフラ構築技術の開発･展開は、2021年の日本建築学会賞（技術）を受賞しました。竹中工務店は、建設IoTの基盤整備からICT活用までを一体で進め、生産性向上につなげています。
